麦克声能传感器

esf-1/15/CDF

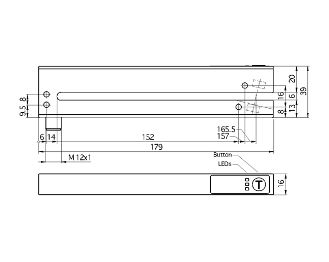

外壳照片检测区域

1 x Push-Pull + 1 x pnp

设计叉型

工作模式标签/接头检测

超声波特性

测量方法脉冲操作带有振幅估算

换能器频率 500 kHz

工作范围 sheeting with weights of < 20 g/m² up to >> 400 g/m², metal-laminated sheets and films up to 0.2 mm thick, self-adhesive films, labels on backing material

电气数据

工作电压 20 - 30 V d.c.,反极性保护

空载电流损耗 ≤ 50 mA

连接类型 5芯M12接插件

输出量

输出1 Push-Pull开关量输出：I_max = 100 mA (U_B-3V)

输出2 pnp开关量输出：I_max = 200 mA (U_B-2V)，
常开/常闭，可调节，短路保护

响应时间 300 μs up to 2,25 ms, dependent on the material

上电延时 < 300 ms

释放延时 300 μs up to 2,25 ms, dependent on the material

外壳

材质铝阳极氧化

超声波换能器泡沫聚氨酯，玻璃填充的环氧树脂

槽宽 6 mm

槽深 67 mm

防护等级EN 60529 IP 65

工作温度 +5°C至 +60°C之间

储存温度 -40°C 到 +85°C

重量 90 g

技术特点/特性

控制装置 1 Taster
Com-Eingang

设定范围 Teach-in via push-button
Teach-in via com input on pin 5
LCA-2 with LinkControl

指示灯 1 x LED green: working, 1 x LED yellow: label/splice detected, 1 x LED red: web break

文件 (下载)

使用手册 BA_ENG_esf-1.pdf

针脚示意图

订货型号 esf-1/15/CDF
