麦克声能传感器

ucs-15/CDD/QM

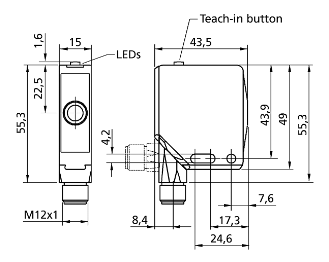

外壳照片检测区域

2 x pnp

250 mm

检测范围 20 - 150 mm

设计胶体的

工作模式接近开关/漫反射模式
反射板模式
窗口模式

特性 quaderf?rmig
schlankes Schallfeld

超声波特性

测量方法回波传播时间

换能器频率 380 kHz

盲区 20 mm

检测范围 150 mm

最大检测范围 250 mm

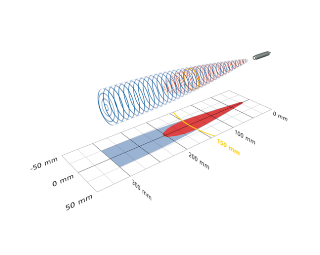

波束发散角请看图表检测区域

分辨率/采样频率 0.10 mm

重复精度 ± 0.15 %

精度 ± 1 % （内置温度漂移补偿）

电气数据

工作电压 10 - 30 V d.c., 反极性保护

电压脉动 ± 10 %

空载电流损耗 ≤ 40 mA

连接类型 5芯M12接插件

输出量

输出1 pnp开关量输出：I_max = 500 mA (U_B-2V)，
常开/常闭，可调节，短路保护

输出2 pnp开关量输出：I_max = 500 mA (U_B-2V)，
常开/常闭，可调节，短路保护

开关回滞 2.0 mm

开关频率 25 Hz

响应时间 24 ms

上电延时 < 300 ms

输入

输入1 com端输入

外壳

材质镀锌压铸, 塑料零件, PBT

超声波换能器泡沫聚氨酯，玻璃填充的环氧树脂

防护等级EN 60529 IP 67

工作温度 -25°C to +70°C

储存温度 -40°C 到 +85°C

重量 75 g

技术特点/特性

温度补偿是

控制装置 1 Taster
Com-Eingang

设定范围 Teach-in via push-button
LCA-2 with LinkControl

同步是

多通道的否

指示灯 1 x 双LED; 绿灯：工作/黄灯：开关状态

特性 quaderf?rmig
schlankes Schallfeld

附件

可配置的附件 KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12

文件 (下载)

使用手册 BA_ENG_ucs-15CDD.pdf

STEP ucs-15_XX_QM_STP.zip

IGS ucs-15_XX_QM_IGS.zip

IPT ucs-15_XX_QM_IPT.zip

PDF ucs-15_CX_QM.pdf

SAT ucs-15_XX_QM_SAT.zip

CE符合标准声明 CE_CON_ENG_ucs-CDD.pdf

针脚示意图

订货型号 ucs-15/CDD/QM
