mic 超声波传感器

概述

这些全金属外壳的mic传感器存在两种输出方式，适用于五种不同的测量范围。

下载pdf格式的传感器线缆的资料

主要特点

  • 全金属 M30外壳和M12连接口 可以在恶劣的环境下使用

  • 自动同步 最多可实现10个传感器的近距离同步工作

  • UL认证符合加拿大和美国安全标准

基本特点

  • 1 个pnp开关量输出

  • 模拟量输出4–20 mA和0–10 V 电流和电压输出可自动切换

  • 检测距离从 30 mm 到 8 m，存在5种检测量程

  • 可以通过pin5来进行microsonic的Teach-in

  • 0.18 mm ~2.4 mm 分辨率

  • 温度补偿

  • 工作电压 9–30 V

  • LinkControl 可以通过连接电脑来配置传感器参数

产品描述

非常坚固的结构

从M30外壳到M12圆形连接器都完全用金属做成，由于传感器不含任何操作元件和信号灯，以及具有高机械强度的外壳和插头式连接器，所以特别适合应用于非常恶劣的工作环境中。传感器有从30mm到8m的5种检测距离可选。

mic_fotos

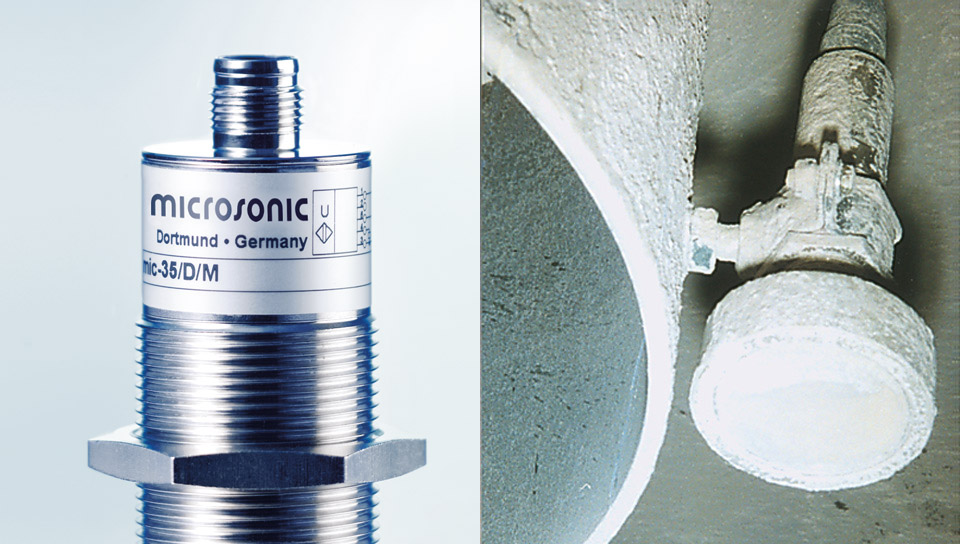

M12 metal circular connector (left) and operation under rough conditions (right)

两种输出方式

5种不同的检测距离都有两种输出方式：

ausgang_1schalt.png1 pnp switching output
ausgang_1analog.png1 analogue output 4–20 mA and 0–10 V

开关量输出的传感器带三种工作模式:

  • 漫反射模式（单开关点模式）

  • 反射板模式

  • 窗口模式（区间模式）

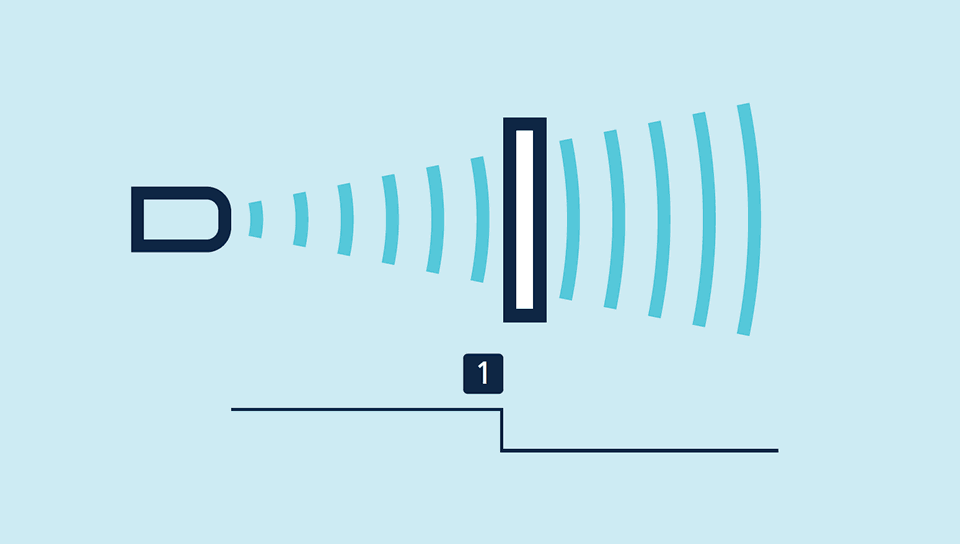

单开关点模式的Teach-in

  • 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到

  • 将pin 5连接到+UB 大约3 秒

  • 然后将pin 5再次连接到+UB 大约1 秒

teachin_schaltpunkt

单开关点模式的自学习

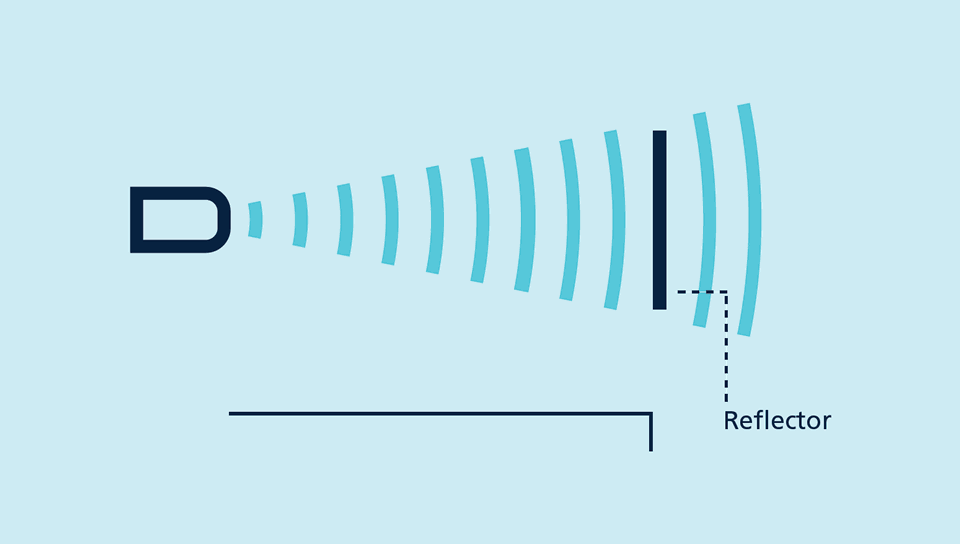

反射板模式自学习

  • 将pin 5连接到+UB 大约3 秒

  • 然后将pin 5再次连接到+UB 大约1 秒

 teachin_zweiweg_reflexionsschranke_en

反射板模式自学习

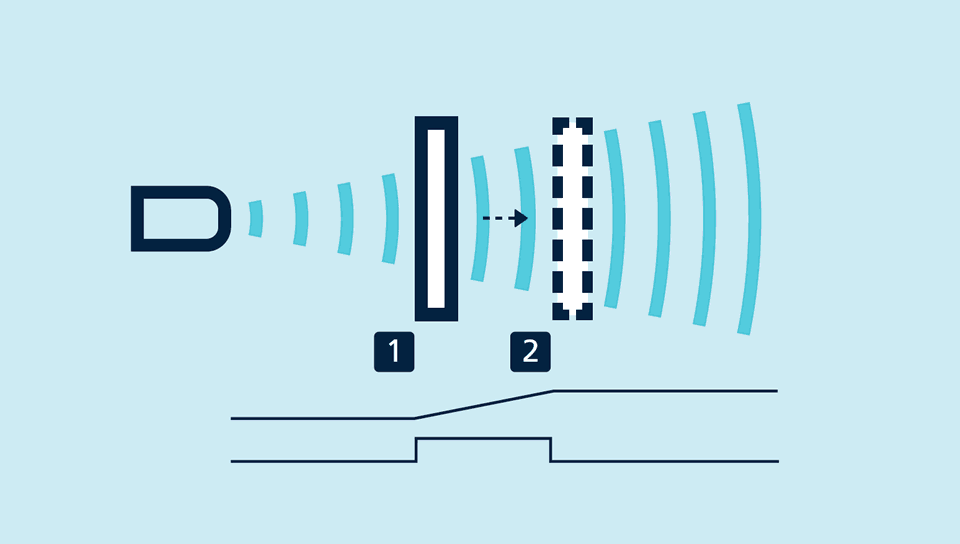

窗口模式的配置

  • 将被测物体放置于窗口的近点(1)处

  • 将pin 5连接到+UB 大约3 秒

  • 然后将被测物体移动到窗口的远点(2)处

  • 然后将pin 5再次连接到+UB 大约1 秒

teachin_analog_zwei_schaltpunkte

对一个模拟量或开关量窗口模式的自学习

NCC/NOC （常闭/常开）

和模拟特性曲线的递增/递减也可以通过pin5脚设置。

LinkControl

mic系列传感器可以选择性的进行参数设置，LCA-2 LinkControl适配器作为配件，可以用于mic系列传感器和电脑之间的连接。

mic-und-linkcontrol

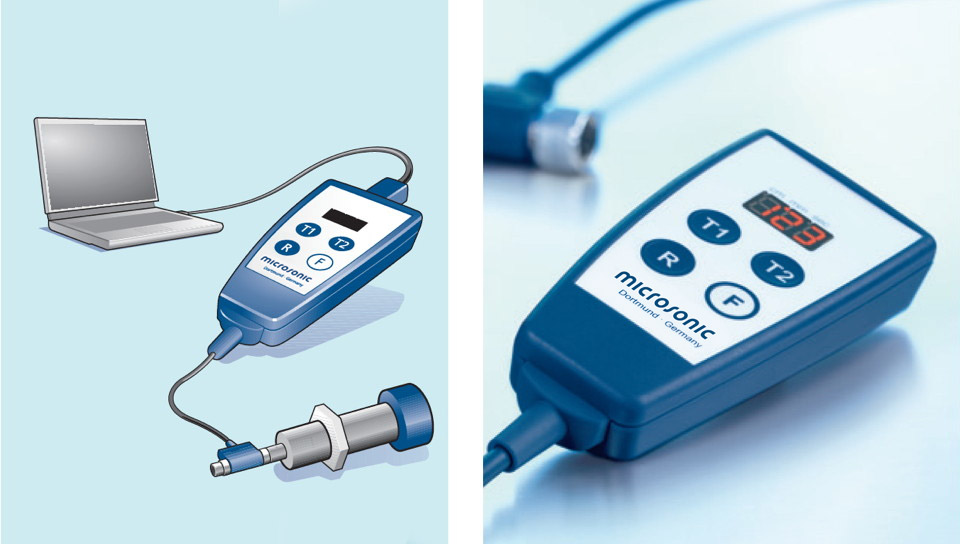

传感器通过LCA-2连接到电脑进行编程

同步

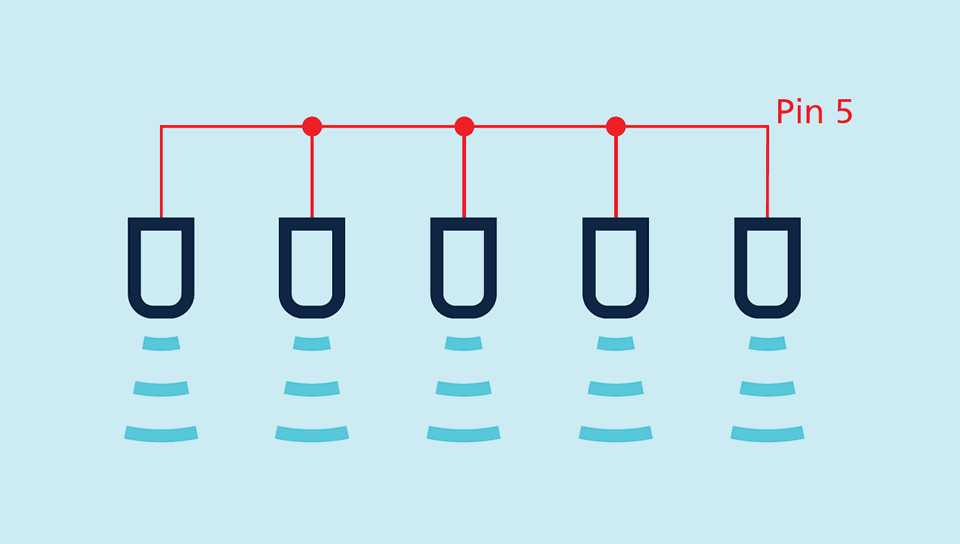

在一个应用中允许多个mic传感器同时并排使用。为了防止彼此相互干扰，传感器可以同步工作。为了实现同步功能，所有传感器的pin5必须连接在一起。

pin5

使用Pin 5脚进行同步

如果超过10个传感器必须进行同步，需要使用同步箱来实现， 同步箱是有效的配件。
