nano 超声波传感器

总长仅55mm

包含了接插头,带单开关量输出的nano系列是市场上最短的M12超声波传感器. 模拟量输出的传感器总长60mm. nano系列是4芯的M12接插头，可通过pin2进行teach-in.

nano系列传感器

2 种输出和2种测量范围可选:

	1 个推挽式开关量输出，可选在带有IO-link接口的pnp或者npn电路中
	1 analogue output 4–20 mA or 0–10 V

The temperature compensation

of the sensors profits from a significant improvement. The sensors reach their operating                                point only 45 seconds after activation of the operating voltage. We now compensate for                                the influence of self-heating and installation conditions. This brings improved                                precision shortly after activation of the supply voltage and in running operation.

New! With the internal alignment assistance

the sensors with Push-Pull switching output can be optimally aligned to the object during                                installation.

nano sensor using alignment assistance

开关量输出的nano传感器有三种工作模式:

• 漫反射模式（单开关点模式）

• 反射板模式

• 窗口模式

单开关点模式的自学习:

• 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到

• 将pin 2 接到+U_B 大约 3 秒钟

• 然后将pin 2再次连接到+U_B 大约1秒钟

单点模式的teach-in

反射板模式的自学习

可以使用一个固定的反射物很容易的设定。

• 将 pin 2 连接到+U_B 大约3 秒钟

• 然后将pin 2再次接到 +U_B大约10 秒钟

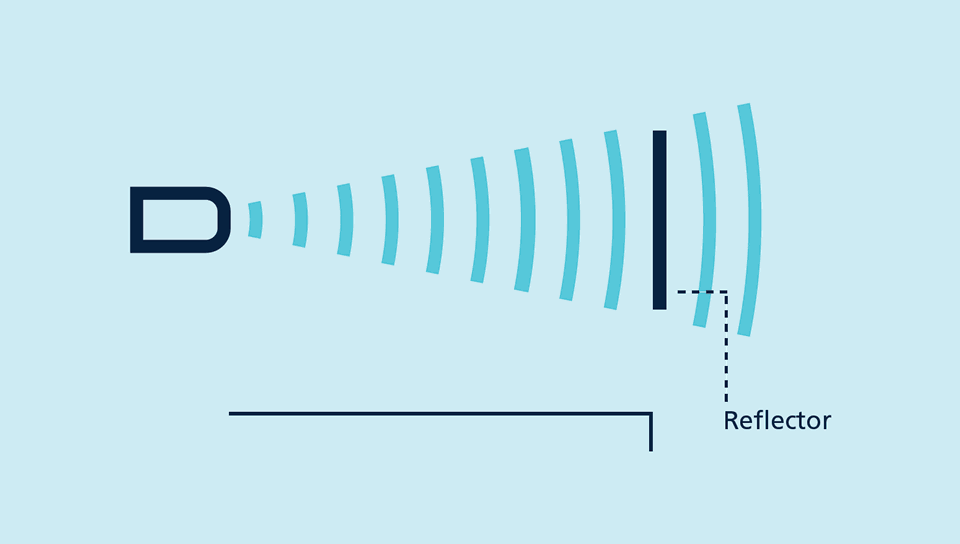

反射板模式的teach-in

窗口模式的自学习

• 将被测物体放置于窗口的近点(1)处

• 将pin 2连接到+U_B 大约3 秒，直到两个灯都开始闪烁

• 然后将被测物体移动到窗口的远点(2)处

• 然后将pin 2再次连接到+UB 大约1 秒 ，直到LED2熄灭

模拟量输出的设置

• 将被测物体放置于窗口的近点(1)处

• 将pin 2连接到+U_B 大约3 秒

• 然后将被测物体移动到窗口的远点(2)处

• 然后将pin 2再次连接到+U_B 大约1 秒

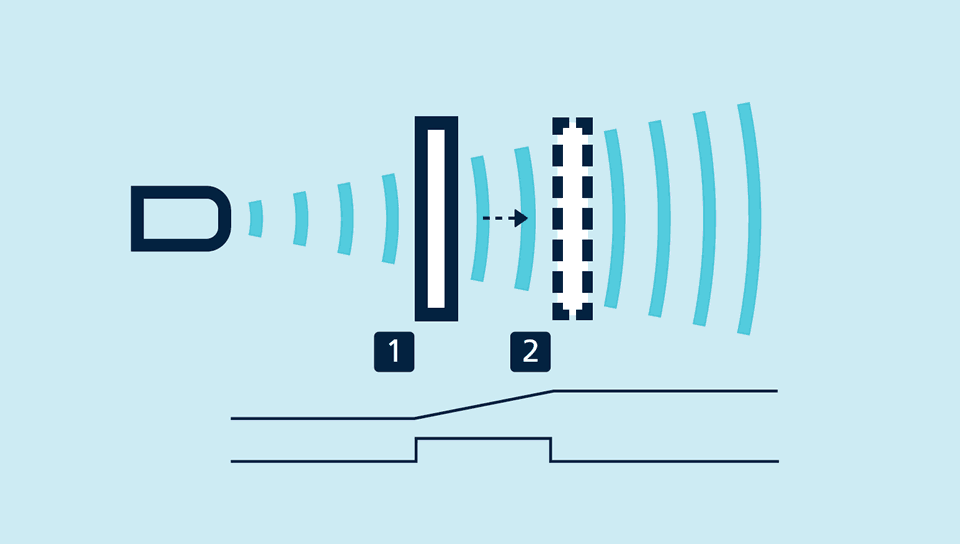

对一个模拟量或开关量窗口模式的teach-in

窗口模式

对于1个开关量输出的窗口模式的两个检测点，设置方法和模拟量输出的设置方法一样。

NCC/NOC （常闭/常开）

和模拟量的递增/递减都可以通过pin2设定。

1个绿灯和1个黄灯

指示传感器的输出状态和teach-in的进程。

集成IO-Link

1.1.2版的传感器集成了IO-Link带开关量输出。nano传感器配备了智能传感器配置文件，从而使得IO-link设备之间的通讯更简便。
