cube 超声波传感器

cube超声波传感器

小方形外壳适用于更高要求的应用。cube传感器配备QuickLock安装支架。这使得传感器可以快速、轻松地安装。

cube sensor with QuickLock mounting bracket

可旋转的传感器头使得cube可以旋转到5个位置。这种方便的安装方式允许cube在各种应用中更加的灵活。

4个LED灯

在任何安装位置都可显示工作状态。传感器状态清晰可见。

两种不同的输出方式

	1个推挽开关量输出兼容pnp和npn
	1个推挽开关量输出和1个模拟量输出或者可切换为第2个开关量输出

使用LinkControl或IO-Link，模拟量输出可以被停用，而第二个推挽开关量输出可以被激活。第二个开关量输出可用于液位监测，例如，用于液体溢出的控制。

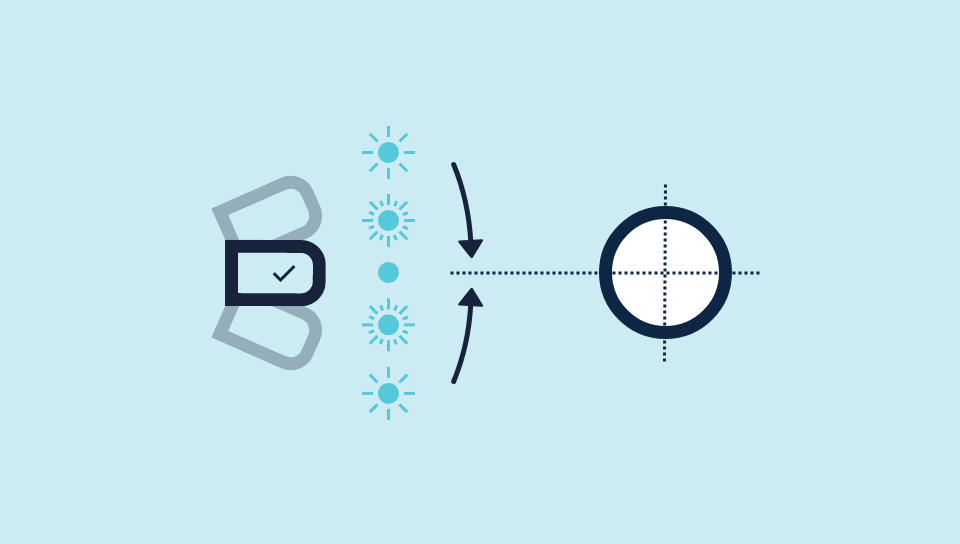

新！集成内部对齐功能

传感器可以在安装过程中与物体最佳对齐。

cube sensor using alignment assistance

使用两个Teach-in按键T1和T2

cube传感器可以被轻松设置（microsonic 自学习）

集成IO-Link

cube超声波传感器支持IO-Link版本1.1.2以及智能传感器配置文件。

开关量输出的cube传感器有3种工作模式：

• 单开关点模式（方法A和B）

• 反射板模式

• 窗口模式

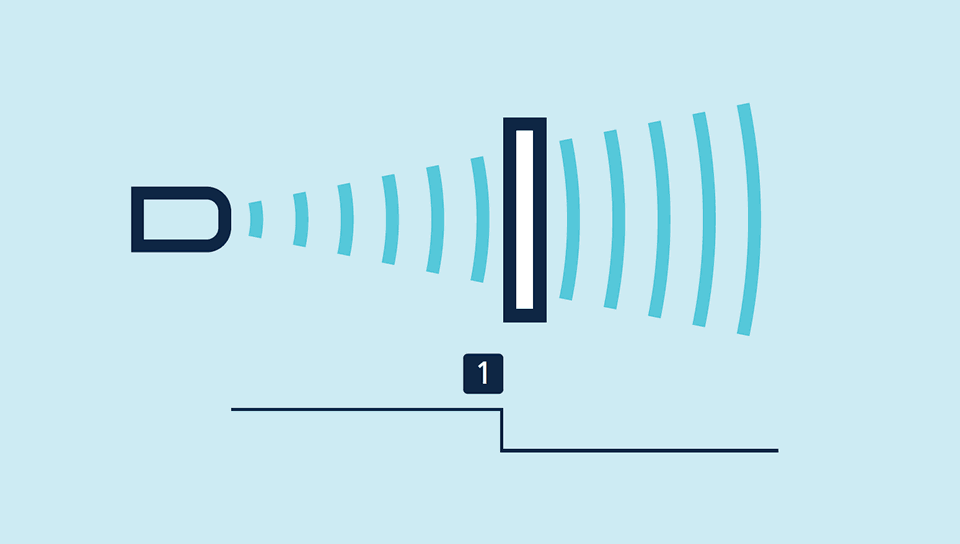

单开关点工作模式（方法A）

适用于以物体实际距离为开关点的应用场合。一个典型的应用是液位控制，超声波传感器在灌装过程中从上方垂直检测灌装液位。示教的开关点对应最大灌装液位。

单开关点模式自学习方法A和方法B

单开关点+8 %工作模式（方法B）

推荐用于物体从侧面移动到检测区域的情况。在这种情况下，开关距离设置为比实际测量距离远8%。这确保了一个可靠的开关距离，即使物体的高度略有变化。

单开关点模式自学习（方法A）

• 放置目标物在想要的检测距离(1)处

• 按下按键T2大约3秒

• 然后再次按下按键T2大约1秒

单开关点模式自学习（方法A）

单开关点+8 %工作模式（方法B）

• 放置目标物在想要的检测距离(1)处

• 按下按键T2大约3秒

• 然后再次按下按键T2大约1秒

单开关点+8 %工作模式（方法B）

反射板模式自学习

使用固定安装的反射物

• 按下按键T2大约3秒

• 然后再次按下按键T2大约10秒

反射板模式自学习

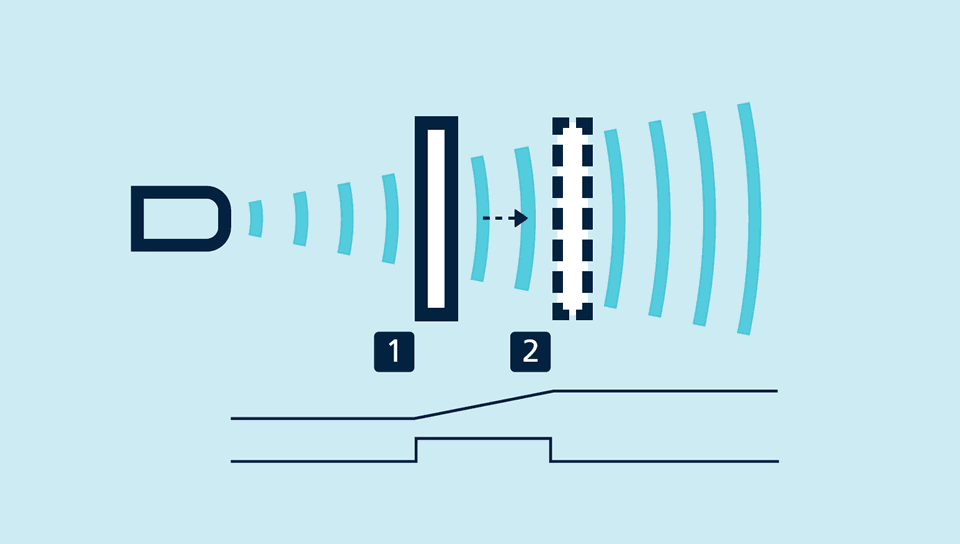

模拟量输出的设置

• 将要检测的物体放置在窗口的近点(1)处

• 按住按键T1大约3 秒钟

• 然后将被测物体移动到窗口的远点(2)处

• 再次按住按键T1大约1秒钟

对一个模拟量特性或两个开关点的窗口模式的自学习

窗口模式的设置

设定带两个检测点的单开关量输出的窗口模式，操作方法和设置模拟量输出是的一样。

模拟量输出传感器

通过检查连接在输出端的负载，然后自动切换4–20 mA电流输出或0–10 V电压输出。

常闭/常开

和模拟特性曲线的递增/递减也可以通过teach-in 按键设置。

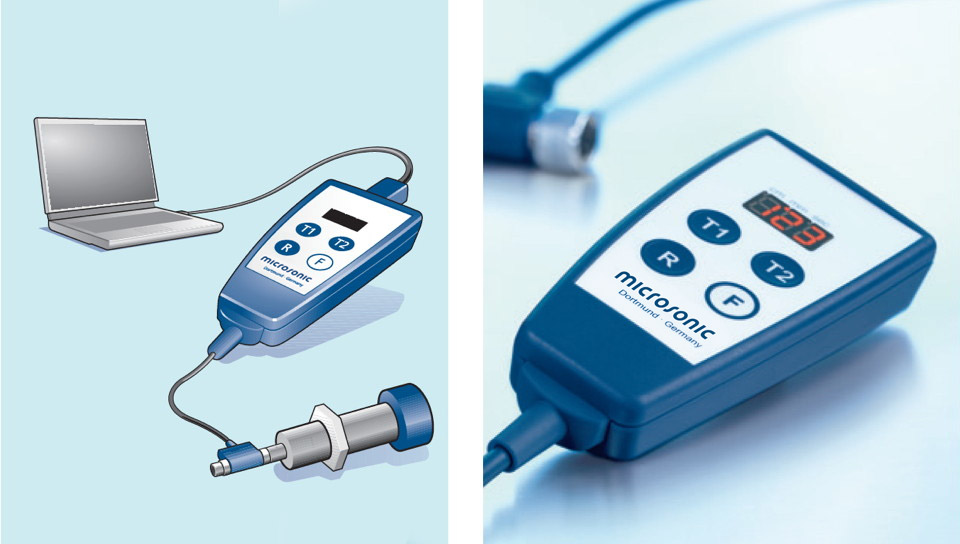

LinkControl

允许cube超声波传感器通过LinkControl适配器 LCA-2来连接电脑进行全面的参数配置.

传感器通过LCA-2连接到电脑进行编程

易于同步

如果在一个应用中使用了多个cube超声波传感器，则可以通过pin 5脚来实现同步。

使用Pin 5脚进行同步

如果超过10个传感器必须进行同步，则可以使用 SyncBox1来实现                                ,该SyncBox1可作为附件提供。也可以在IO-Link模式下实现pin 5的同步。
